Zestaw dystrybucji 230 V w kamperze

Zestaw do dystrybucji prądu 230 V w kamperze to kompletny i gotowy do montażu system, który zapewnia bezpieczne i wygodne zasilanie wszystkich urządzeń sieciowych. W jego skład wchodzi skrzynka rozdzielcza z pełnym okablowaniem, zewnętrzne gniazdo zasilające DEFA, bezpiecznik z członem różnicowoprądowym oraz automatyczny przełącznik sieci, który samoczynnie wybiera źródło zasilania – między przyłączem zewnętrznym a przetwornicą.

Całość została wykonana z zachowaniem zasad bezpieczeństwa i przejrzystości połączeń, dzięki czemu instalacja nie wymaga specjalistycznej wiedzy. Wystarczy podłączyć przetwornicę, urządzenia sieciowe i odbiorniki do oznaczonych złączek WAGO, a system sam zadba o właściwy rozdział energii. Zestaw został zaprojektowany z myślą o niezawodności, prostocie obsługi i estetycznym montażu, idealnie sprawdzając się w nowoczesnych zabudowach kamperowych.

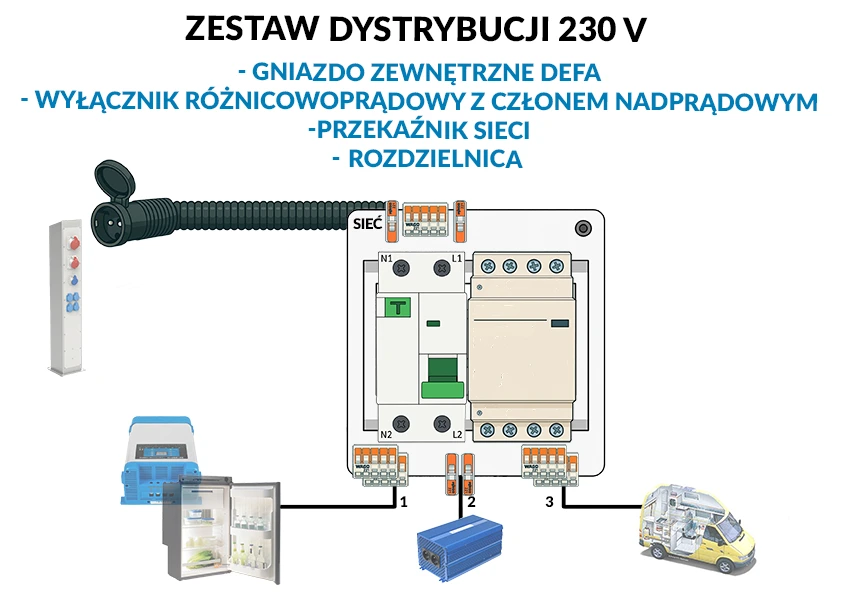

Zestaw składa się z:

- Plastikowej rozdzielnicy 4 modułowej

- Wyłącznika różnicowoprądowego z członem nadprądowym B16

- Stycznika 25 A

- Gniazda zewnętrznego DEFA (kompaktowe gniazdo do dyskretnego montażu np. w plastikowym zderzaku)

Całość podłączona i gotowa do montażu w kamperze, vanie, czy przyczepie.

Instrukcja podłączenia:

W skrzynce opisane są złączki WAGO, do których należy podpiąć odpowiednie obwody:

(wszystkie przewody dzielą się na N - neutralny, niebieski, L - fazę, brązowy i PE - ochronny, żółto-zielony. Jedynie od przetwornicy dochodzą tylko L i N, gdyż przetwornica nie jest uziemiona)

SIEĆ N, SIEĆ L i SIEĆ PE - tu podłączamy przewód od wcześniej zamontowanego gniazda zewnętrznego.

1 N i 1 L - tutaj podłączamy urządzenia, które mają działać tylko "ze słupka" i być całkowicie odizolowane od przetwornicy, takie jak sieciowa ładowarka akumulatora, lodówka absorbcyjna, klimatyzacja, energoblok kampera z wbudowaną ładowarką.
WAŻNE! Jeśli nie jesteś pewien, jakie urządzenia tam wpiąć, skontaktuj się z nami! Nieprawidłowe podłączenie urządzeń sieciowych może doprowadzić do bardzo szybkiego rozładowania akumulatora, lub "pętli ładowania" i finalnie spowodować pożar!

2 N i 2 L - do podłączenia przetwornicy 12 V -> 230 V

3 N i 3 L - tutaj podłączamy urządzenia, które mają pracować zarówno z przetwornicy, jak i automatycznie po podłączeniu zasilania z zewnątrz, z prądu sieciowego zewnętrznego. Będą to na przykład wszystkie gniazdka na 230 V, czy lodówka 230 V.
