Zestaw montażowy panelu fotowoltaicznego na domek letniskowy/warsztat (dach z dachówką)

Gotowy zestaw do montażu do 5 sztuk paneli fotowoltaicznych na dachu domku letniskowego bądź warsztatu. Mocowanie do dachów z ceramiczną bądź betonową dachówką wymaga podniesienia dachówki w miejscu montażu (nad krokwią) i przymocowaniu do elementu konstrukcyjnego dachu haka montażowego, do którego z drugiej strony przykręca się profil aluminiowy. Jeśli posiadasz dach pokryty materiałem, który można przewiercić, by dostać się do krokwi, możesz zastosować uniwersalny zestaw montażowy.

Montaż należy przeprowadzić, mocując uchwyty hakowe do solidnego elementu konstrukcyjnego dachu, np. płatwi (po zdjęciu dachówki w miejscu montażu). Hak zaczepia się o element i wkręca dołączonymi w zestawie nierdzewnymi wkrętami, a po drugiej stronie mocuje się profile, na których osadza się panel i unieruchamia klemami. Zestaw przewiduje pionowy montaż paneli (profile montażowe montowane równolegle do kalenicy dachu) w jednym bądź dwóch rzędach (do obydwu przypadków wystarczy klem zarówno końcowych, jak i środkowych).
Profile montażowe przycięte są na długość 130 cm w celu obniżenia kosztów przesyłki, bądź ułatwienie ewentualnego transportu. Poszczególne odcinki łączy się w całość dzięki dołączonym łącznikom (należy je umieścić u dołu profili, ponieważ u góry uniemożliwiłyby stosowanie klem środkowych łączących panele).

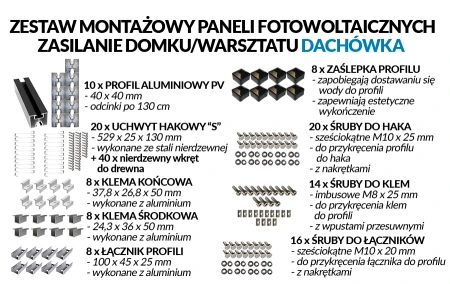

W zestawie znajdują się:

• 10 x 1300 mm profile montażowe 40 x 40 mm
• 8 x łącznik profili + 16 x śruba sześciokątna M10 20 mm z nakrętką
• 20 x uchwyt hakowy "S" + 40 x wkręt do drewna z łbem podkładowym torx 6 x 60 mm
• 20 x śruba M10 x 25 mm z nakrętką
• 8 x zaślepka profilu (czarna)
• 8 x klema końcowa
• 8 x klema środkowa
• 14 x śruba imbusowa M8 x 25 mm ze wpustem przesuwnym

Waga zestawu to ok. 21 kg

Wszystkie metalowe elementy montażowe wykonane są ze stali nierdzewnej bądź aluminium, dzięki czemu są odporne na warunki atmosferyczne.

UWAGA!

• Producent paneli z zestawów, do których przeznaczony jest ten komplet montażowy, firma Selfa, zaleca, aby profile nośne były umieszczone pod panelem z zachowaniem określonych odstępów od krawędzi:

  Zaleca się także, aby odległość pomiędzy panelem a poszyciem dachu wynosiła co najmniej 10 cm. Więcej na ten temat TUTAJ
• Do konstrukcji podtrzymującej panele fotowoltaiczne (profile aluminiowe) zaleca się utworzenie osobnej instalacji odgromowej, niezależnie od istniejących. Należy ją wykonać, łącząc ze sobą przewodem wszystkie profile aluminiowe, po czym zabezpieczony (na przykład w peszlu) przewód należy połączyć z prętem odgromowym (uziomem), wbitym w glebę. Jest to bardzo ważne, ponieważ może uchronić budynek przed pożarem, który mogłyby wywołać wyładowania atmosferyczne, zabezpiecza instalację przed przepięciami w przypadku uszkodzenia modułu, oraz przed kumulowaniem się na elementach ładunku elektrostatycznego, i tak zwanych prądów pasożytniczych.
