Zestaw montażowy panelu fotowoltaicznego na ogródek działkowy (uniwersalny)

Gotowy zestaw do montażu jednej sztuki panelu fotowoltaicznego na dachu domku na ogródku działkowym. Mocowanie do dachu odbywa się poprzez wkręcenie śruby dwugwintowej w element konstrukcyjny (belkę) dachu, dzięki czemu nadaje się do dachów pokrytych na przykład materiałami blaszanymi, czy papą. Jeśli twój dach jest pokryty ceramiczną dachówką, to zapraszamy do zakupu zestawu z mocowaniami pod dachówkę.

Montaż należy przeprowadzić, mocując śruby dwugwintowe do krokwi (montaż wzdłuż krokwi), do nich adaptery, a do adapterów profile. Następnie, na wypoziomowanych profilach już bezpośrednio należy osadzić panel i unieruchomić go klemami.
Jeśli nie masz możliwości montażu mocowań do solidnych elementów konstrukcyjnych dachu, rozważ zakup dłuższych profili (~180 cm), niż te w zestawie i zamontuj je równolegle do kalenicy i murłaty.

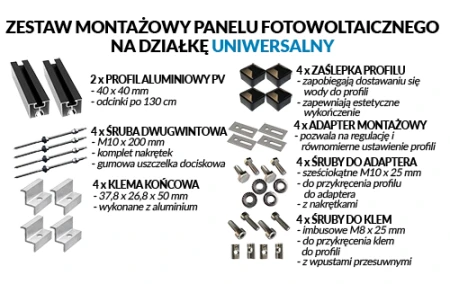

W zestawie znajdują się:

• 2 x 1300 mm profile montażowe 40 x 40 mm
• 4 x śruba dwugwintowa M10 x 200 mm
• 4 x adapter montażowy 80 x 30 mm + 4 x śruba M10 x 25 mm z nakrętką
• 4 x zaślepka profilu (czarna)
• 4 x klema końcowa + 4 x śruba imbusowa M8 x 25 mm ze wpustem przesuwnym

Waga zestawu to ok. 4 kg

Wszystkie metalowe elementy montażowe wykonane są ze stali nierdzewnej bądź aluminium, dzięki czemu są odporne na warunki atmosferyczne.

UWAGA!

• Producent paneli z zestawów, do których przeznaczony jest ten komplet montażowy, firma Selfa, zaleca, aby profile nośne były umieszczone pod panelem z zachowaniem określonych odstępów od krawędzi:

  Zaleca się także, aby odległość pomiędzy panelem a poszyciem dachu wynosiła co najmniej 10 cm. Więcej na ten temat TUTAJ
• Do konstrukcji podtrzymującej panele fotowoltaiczne (profile aluminiowe) zaleca się utworzenie osobnej instalacji odgromowej, niezależnie od istniejących. Należy ją wykonać, łącząc ze sobą przewodem wszystkie profile aluminiowe, po czym zabezpieczony (na przykład w peszlu) przewód należy połączyć z prętem odgromowym (uziomem), wbitym w glebę. Jest to bardzo ważne, ponieważ może uchronić budynek przed pożarem, który mogłyby wywołać wyładowania atmosferyczne, zabezpiecza instalację przed przepięciami w przypadku uszkodzenia modułu, oraz przed kumulowaniem się na elementach ładunku elektrostatycznego, i tak zwanych prądów pasożytniczych.
